光敏二极管和光敏三极管的原理、区别、辨别

2021-05-18


一、光敏二极管

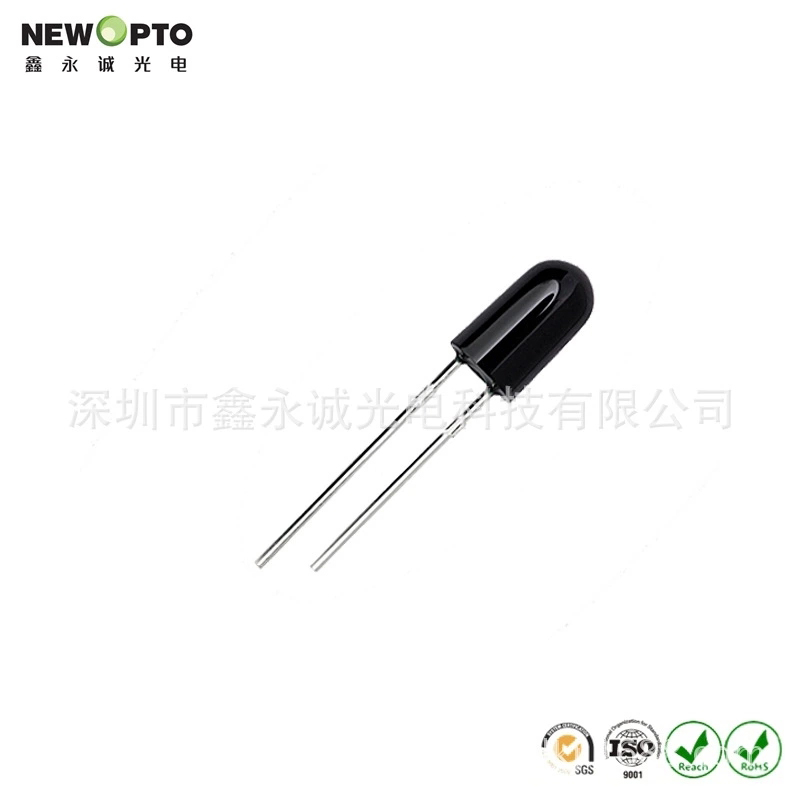

光敏二极管是一种选用PN结单边导电率能的结型半导体材料,也叫光电二极管,可以将光信号灯不亮变为电子信号的探测仪件,根据在PN结再加上反方向工作电压,在光的直射下反指导通,光敏二极管常用原材料一般有硅、锗等。如下图是光敏二极管的外观设计构造与标记。

光敏二极管一般有ZDU型和ZCU型二种。一般常见的是ZCU型,它是密封式、塑料外壳、顶端有窗户口。光敏二极管具备体型小、重量较轻、使用期限长、敏感度高特性。

1、光敏二极管基本参数

①最大工作标准电压Umax:在没光直射时,光敏二极管反方向电流量不超过0.lμA时,所施加的反方向最大工作电压值。

②光电流IL:光敏二极管在遭受一定光源直射时,在加上一切正常反方向工作标准电压时的电流。

③暗电流ID:在没光直射时,光敏二极管加有一切正常工作标准电压时的反方向泄露电流。

④响应速度Tr:光敏二极管把光信号灯不亮变换为电子信号需要的時间。

⑤光学敏感度:表明光敏二极管对光线的比较敏感水平。

2、光敏二极管运用

光敏二极管有PN结型、PIN结型、山崩型及其肖特基结型4种,在其中运用较多的是用光伏材料做成的PN结型光敏二极管。光敏二极管关键用以自动控制系统。如光藕合、光学读取设备、红外感应无线遥控、红外线防盜、道路路灯的自动控制系统、过程管理、伺服电机、数据选择器等。

3、光敏二极管检验

1)光敏二极管脚位的区别一般立即查询光敏二极管的脚位长度就可以区别:脚位长的为正级(P极),脚位短的为负级(N极)

2)针对有色板块点或管键标志的管道,其挨近标志的一脚为正级,另一脚为负级。

3)用数字万用表的差别方式是将数字万用表放置Rx1k挡,用隔板遮挡管道的光照对话框,用红、黑表笔互换测到2次电阻值,其电阻值很大的一次精确测量中(反方向电阻值),红表笔所接的脚位为正级,黑表笔所接的脚位为负级。

二、光敏三极管

光敏三极管的构造与一般晶体三极管类似,其內部有两个PN结,其发射结与光敏二极管一样具备感光特性,集电结与一般晶体三极管一徉能够 得到电流量增益值,因而光敏三极管比光敏二极管具备高些的敏感度.它在把光信号灯不亮变成电子信号的另外.还变大了数据信号电流量、即具备变大功效。光敏三极管常用原材料与光敏二极管原材料同样,亦有PNP与NPN二种种类。如图所示是光敏三极管的基本原理框架图与电路图符号。

1、光敏三极管基本参数

①光电流IL:在要求的阳光照射下,当增加要求的工作标准电压时,穿过光敏三极管的电流量,称之为光电流IL。若光电流越大,表明光敏三极管的敏感度越高。

②暗电流ID:在无阳光照射的状况下,集电结与发射极间的工作电压为标准值时,穿过集电结的泄露电流,称之为光敏三极管的暗电流。

③溫度特性:溫度对光敏三极管的弱光流ID和光电流IL都是会造成危害。

④光电流特性:光敏三极管的光电流特性就是指:在给出光照强度下,光敏三极管上的工作电压与光流IL中间的关联。

⑤最大工作标准电压VCE:在无阳光照射下,集电结电流量IC为要求的规定值时,集电结与发射极中间的电流,称之为最大工作标准电压。

⑥至大功率PM:至大功率就是指光敏三极管在要求的标准下,能承担的至大功率。

2、光敏三极管的运用

因为光敏三极管具备电流量变大功效,因而广泛运用于色度精确测量、限速、光电开关电源电路、光学防护场所,比如针对光耦合器便是运用光敏三极管和发光二极管融合,组成光耦合器,通称光电耦合器。光耦合器以光为媒体传送数据信号,它对键入、輸出的电子信号有优良的隔离作用。特别注意:光敏三极管一般基极不引出来,但一些光敏三极管的基极有引出来,这类一般用以温度补偿和额外操纵等场所。

3、光敏三极管精确测量

一般的,光敏三极管小组出线较长的脚为e极,短脚为c极。还可以那样精确测量:把光敏三极管冲着太阳光或灯光效果,用红、黑表笔各自接光敏三极管的二根变压器接地线,随后把红、黑表笔互换,再去触碰接受管的2个电级,2次精确测量中电阻值小的那一次,黑表笔接的便是光敏三极管的“C”极。红表笔接的便是光敏三极管的“E”极。

三、光敏二极管与光敏三极管的差别

1、光敏二极管和光敏三极管全是红外线半导体材料。前面一种由一个PN结构成,后面一种选用半导体材料加工工艺做成的具备NPN或PNP构造,二者光亮直射时,都是会造成光电流;

2、光敏二极管脚位分正负极,可是光敏三极管一般仅有c极和e极,二者外型看上去一样,难以区别,要留意型号规格;

3、光敏三极管和光敏二极管都可以把感受到的光信号灯不亮变为电子信号,可是光敏三极管的基区是接纳光的地区,因此基区总面积做得比一般三极管要大,它所变换的光电流要比光敏二极管大几十倍乃至十几倍;

4、光敏二极管的光电流小,輸出特性线性好,响应速度快;光敏三极管的光电流大,輸出特性线性较弱,响应速度慢。

因而:一般规定敏感度高,输出功率低的电路,采用光敏三极管,而规定光电流与光照强度成线性相关或规定在高频下工作中时,应选用光敏二极管。
