红外线接收头为什么都喜欢940nm波长的发射管

2021-06-04

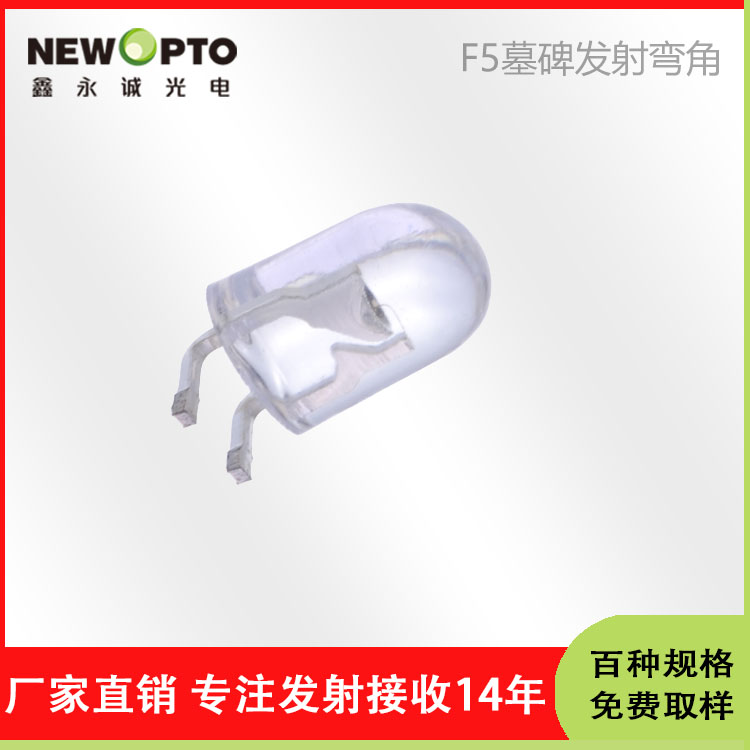

F5墓碑透明发射.jpg红外感应发射管有850nm,880nm,940nm等几类不一样光波长,但为什么与红外感应接收头配套设施的发射管全是用940nm的呢?

这儿关键有两个缘故:

1、价格低,这几类不一样的发射管,从价钱而言,850nm较贵,880nm其次,940nm最划算。

2、从发射功率上而言,一样是850较大 、880其次、940较弱,假如仅仅从发射管的视角考虑,850nm最好是,发送间距与输出功率是正相关的;换句话说接收端是全透明的接收管,这类设计方案也是恰当的,但诸位能够看一下大家常用的接收头,其胶体溶液全是灰黑色的,这类灰黑色胶体溶液仅有一种作用,便是滤掉光影响,一般好一点的接收头全是滤掉光波长在850nm下列的光影响(但也是有一些生产厂家用比较差的黑色素仅仅滤掉750nm下列的光影响,自然后面一种抗光影响的工作能力会很差,价钱也会划算些),而850nm的发射管尽管发射功率很大,可是在接收头滤光股票波段的边沿,因此 80%的都被接收头滤除了,使其接收性能较940nm还需要差(一切正常接收头所接收光的股票波段在850~1100nm,而940nm光波长正处在其最高值接收地区)因此 设计师在设计方案时要留意这一点,不必搞得成本费又贵、性能又差。

1、接收头的接收间距的近远,除开与接收头自身的接收性能相关,还与发射管是关联的,像销售市场上在卖发射管时表示我的发送间距多少钱多长;或卖接收头说我的接收间距多少钱多长,这二种讲话可以说全是一种不正确。从理论上而言:接收头的接收间距与发射管的发射功率是正相关的,针对同一个接收头而言,不一样的发射管,其接收呀离是不一样的,输出功率越大,接收间距越长,相反,也是一样。

2、发射管的发射功率和发送视角反比,很多人都期待发射管发送视角越大越好,发送间距越长越好,自然它是脱离实际的,现阶段销售市场上常用的发射管有二种,内地产集成ic和中国台湾产集成ic所生产制造,这正中间有一些钱的价钱差别,一般价格低的全是用内地产集成ic所生产制造;这二者有什么差别呢?

1.内地产集成ic发射功率相对性要低一些;

2.内地产集成icVf值较高,能够承担的电流要低许多,这也就非常容易发生死灯的状况;

3.内地产集成ic衰减系数要大点

有一个精巧门,分辨发射管优劣:

由于发射管是红外线的,人眼不能认知的,不向发光二极管很形象化,灯没亮或色度很低,就表明这一发光二极管不能坏掉,分辨大家手里的控制器是否好得,你能将手机的照像机指向控制器上的发射管,随后按任一键,能够从手机很清晰的见到红外线发射管是不是有发亮。
