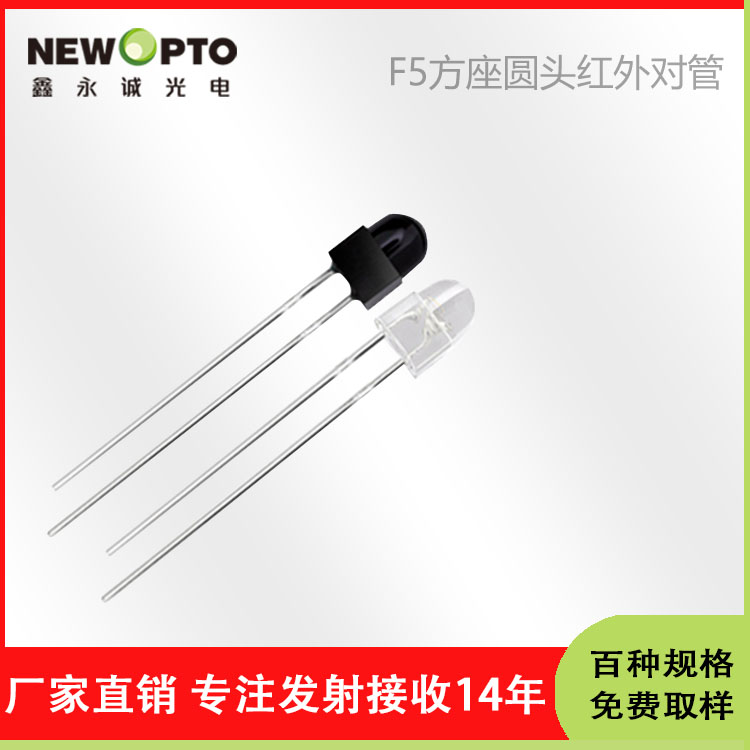

用红外对管做个无编码红外开关,有详细的原理分析!

2021-06-28


此次共享给大伙儿一个较为有效的小电路,自身还能够略微改裝一下做一个无编号的红外线无线遥控器,是否忽然觉得自身很厉害!但是此次我们都是在同一个电路完成的这一作用,学好这个那个也就非常容易制做出来,下边这一电路原理图便是今日大家所要叙述的,全部电路也就用好多个元器件,制做起來都不那麼繁杂,特别适合新手。

或是先来剖析一下电路原理图,当通上开关电源后,LED IR事实上早已在发亮了,只不过是他传出的是红外线,人的人眼压根就看不见,和家中控制器是一回事儿,串联电阻R1的功效是对LED IR开展过流保护,防止其电流电压很大把LED IR烧毁,针对最右边的LED灯,仅有在三极管BC548导通后才会发亮,由于假如三极管不导通事实上他是沒有电流量的。

那这儿如何让三极管导通呢?在红外线接收管也就是电路原理图中的IR receiver(下称接收管)没接收到红外线时接收管是截至的,此刻电阻器R2中并沒有电阻器穿过,那样就不符合三极管的导通标准,因此 这时LED灯并没亮。反过来当接收管接收到红外线时其就会导通,R2中就会有电流量穿过,此刻在三极管基极和发射极就会造成一个电位差,当工作电压超出一定标值(不一样三极管略微区别,硅管在0.7V上下)三极管就会导通,从而推动LED灯发亮。

这一基本原理还算较为了解吧,可是必须留意下列事宜

因为自然光中也带有红外感应,因此 这一电路也自然光下能失效,但是你也能够 充分发挥想像制做一个光控开关。红外线发射管(LED IR)和红外线接收管(IR receiver)不必离得太近,要不然接收管会一直处在接收情况,也会造成这一电路失效。留意红外线接收管长脚和短脚一定不必接错,这一非常容易错误,我还在电路原理图上也注重了这一点。

当红外线对管离阻碍物较为近时很显而易见LED灯这时被照亮了,此刻三极管也被导通了,和大家剖析的基本原理一样。
