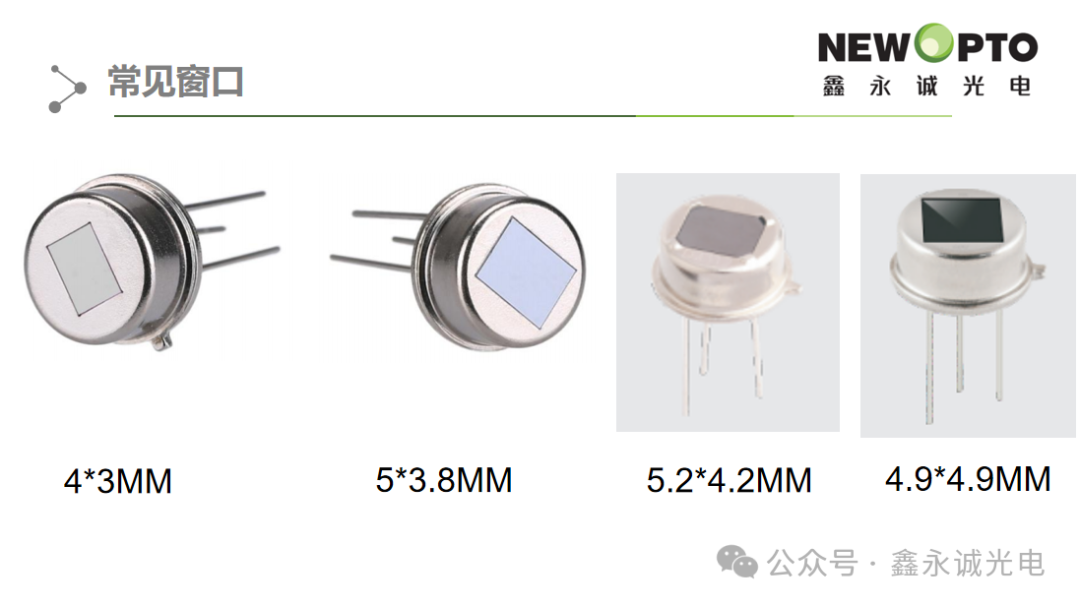

电路设计注意事项

1.     PIR  与其他器件的连线要越短越好，双面板或多层板上，该连线下方尽量不要走线，尤其是不能有大电流的走线。

2.     PIR  部分的电路尽量单独做一块  PCB 板，以避免干扰。如果做在同一块板上，PIR 部分的电路要单独隔离并有单独的接地；

3.     PIR  的 VDD 对地接  100NF  的电容，并尽量与  PIR  的 VDD 靠近。

4.     表底层整板敷铜，对内层信号提供额外的屏蔽防护及噪声抑制，减小地线阻抗，提高抗干扰能力。但如果PCB发热量较大时，PIR管座

底部应不敷铜。

5. PIR建议有单独的LDO供电。PIR信号引脚、电源引脚、建议串联100Ω-1kΩ电阻。

6. PIR引脚的走线长度尽量避免与射频源波长的1/2 、1/4、1/8等长度接近。

7. 建议PIR与射频源保持3CM以上的距离。

8. PIR在PCB上的安装高度如果太高，建议将管壳屏蔽处理。

9. PIR在PCB上的过孔直径建议0.8mm左右，接地引脚为散热焊盘。

●  运输、存储、 ESD 静电保护注意事项

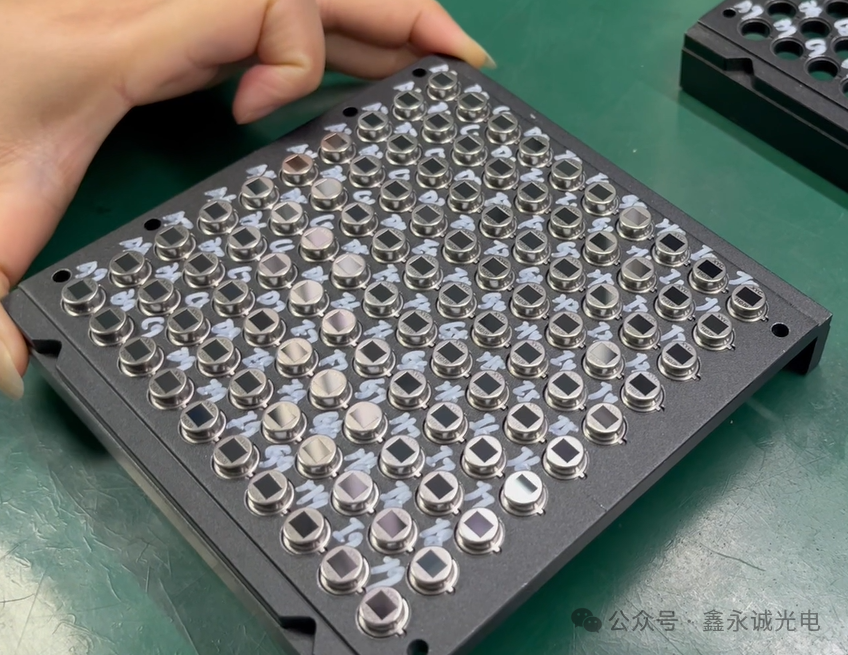

运输：在运输方面，我们的产品和其他的传感器的要求类似，器件不能承受过大的机械压力，也不能接触 腐蚀性的气体或 蒸汽。内包装是防摔的材料，把每个 PIR 分开避免碰撞，要注意保护从包装材料中取出后的 PIR，谨防跌落导致内部芯片破损。

储存：高湿环境会损坏电子元器件。我们的 PIR 也同样不能放在[敏感词]高湿的环境下，尤其是同时伴有高温。存储探测器需 要在干燥的室温环境，储藏温度范围都会在数据手册上标明，不能超出该范围。

静电保护：我们鑫永诚所采用的包装是经典的  ESD 保护包装，它也能保护热释电 PIR 的内部结构。如果在处理 PIR 的时候方式不

当，可能会产生内部电荷和外部静电放电损坏 PIR。

注：

1.请在静电放电保护区内（EPA 即  ESD 保护区域）操作 PIR

2.避免 PIR 未连接电路的情况下，产生瞬间的温度变化> |1 K/s|

●  焊接

手工焊接：这种方式是最常见的焊接方式， 因为其成本低，并且容易操作。但其风险也往往被忽视。

为了更安全的操作有如下建议：

1. 安排接受过专业培训的熟练操作人员

2. 使用有温度控制的焊台

3. 采用含免洗助焊剂的焊丝

4. 在焊接过程中烙铁头不要接触元器件管壳表面

5. 根据不同的焊接机顶部温度 T，以及焊点和管壳之间的距离  L，给出以下的[敏感词]焊接时间  s，在任何情况下都不能 超过这个时间：

6.在整个焊接过程中，[敏感词]的风险来自机械应力和过热。PIR 不可以直接焊接到  PCB 上面而不留空隙。垂直于 PCB 表 面的热膨胀系数比平行于 PCB 表面的系数要高出 10 倍之多，如果温度变化很大，PIR 管 脚和底座填充的玻璃体会被破坏。我们推 荐 PIR 底座和  PCB 之间至少留出 0.5mm 的间距。弯曲管脚必须要小心操作，避免损坏管脚连接的玻璃密封。请尽量避免弯曲管 脚。PIR 的窗口材料非常的敏感，请不要施加外力。

拉力>2N

旋转    压力>1N

波峰焊：

波峰焊接的方式中，只有波峰焊尤其是双波波峰焊可以用于此元器件上。如果采用此方法，每个波接触 PCB 的总时间必须控制 在  5 s  内，并且焊接温度[敏感词]为  260 。C。相比于手工焊接，波峰焊接的优势是既定参数下的工艺稳定性，以及极低的操作失误。

用导电粘合剂组装：

PIR 也可以采用手工的方式用导电粘合剂来组装，常用的是导电银胶。如果是基于这种方法，PIR 的连接处以及电路板表面也需 要符合工艺要求。镀金的电路板比较适合导电胶粘结。PIR 可以承受的  120 。C 固化温度。

●  清洁

我们鑫永诚的 PIR 是在洁净室环境下包装的，所以我们既不推荐也不需要在使用探测器前进行清洁。探测器的操作 过程也需要保持 环境干净，例如在清洁的工作台上以及洁净的室内空气下。需要使用手套和指套， 因为手指印通常会留下油脂和有机酸类物质。焊  接的过程也要保证探测器在焊接后将不需要被清洁，所以要用免洗助焊剂。

如果出现特殊情况，必须要清洁光学窗口，那么您首先需要知道是污染物是什么，如果是灰尘颗粒物等，可以采用氮气吹扫的方式   （不能大于 2 bar）。尽量不要使用含有油脂的压缩空气。如果颗粒物粘连在表面，可以采用无尘型棉签轻轻地擦除，但不能在光  学窗口上施加外力。如果还是不能清除，可以尝试在棉签上沾一点异丙醇和去离子水  1:1 浓度的溶液，或者纯异丙醇，重复上述操 作。使用不会被异丙醇 腐蚀的棉签。可以从内到外画圈来清洁光学窗口，但是一旦棉签碰到窗口边缘的粘结剂，就要废弃不能重复 使用。  最后在用干燥的棉签再擦一遍。其他未在此提及清洁方法或者免洗方法可能适用，但请谨慎操作。
