2024-01-30

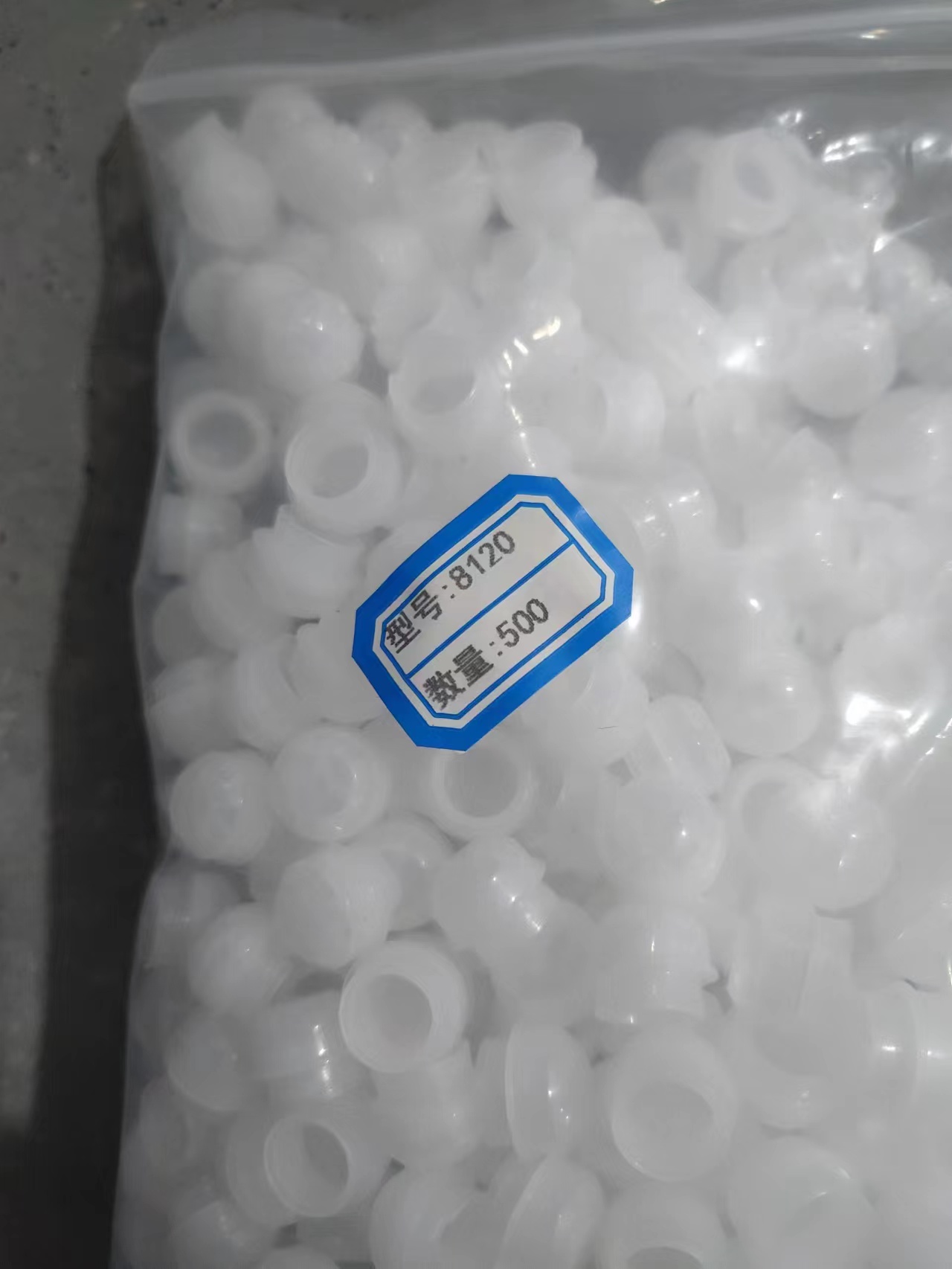

PIR透镜,也称为菲涅尔透镜,是一种由聚烯烃材料注压而成的薄片。它的表面一面为光面,另一面刻录了由小到大的同心圆,这种纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的。菲涅尔透镜的特性包括面积较大、厚度薄和侦测距离远。
菲涅尔透镜有两个主要的作用:一是聚焦作用,即将热释红外信号折射(反射)在PIR上;二是将探测区域内分为若干个明区和暗区,使进入探测区域的移动物体能以温度变化的形式在PIR上产生变化热释红外信号。
菲涅尔透镜的齿纹设计使得它能够达到对指定光谱范围的光带通(反射或者折射)的作用。例如,在被动红外线探测器(PIR)中,菲涅尔透镜可以将入射光的频率峰值限制在10微米左右(人体红外线辐射的峰值),从而实现对人体热释红外信号的聚焦和感应。
菲涅尔透镜是红外线探头的“眼镜”,其配用得当与否直接影响到使用的功效。如果配用得当,它可以充分发挥人体感应的作用,使其应用领域不断扩大。反之,如果配用不当,可能会导致误动作和漏动作,使使用者对其失去信心。
此外,菲涅尔透镜的制造工艺也是其性能的重要因素。它通常由有机玻璃制成,不能用任何有机溶剂如酒精等擦拭。在清洁时,可以先用蒸馏水或普通净水冲洗,再用脱脂棉擦拭。
总之,菲涅尔透镜是一种重要的光学元件,它在被动红外线探测器等领域中有着广泛的应用。它的工作原理和制造工艺都对其性能和应用有着重要的影响。
