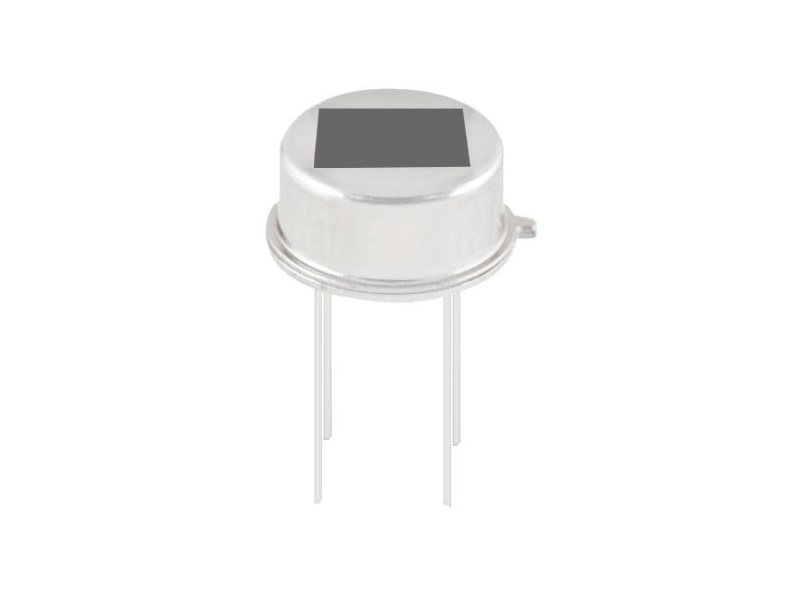

XYC-PIR214D-D4 是一款专为人体运动检测设计的高灵敏度、低功耗数字PIR传感器。它集成了先进的信号处理技术与超低功耗特性，非常适合电池供电和长期在线的智能设备使用。
该传感器通过检测移动人体发出的红外辐射变化来工作。内置ADC将热释电模拟信号转换为数字数据，可直接被MCU读取，或触发中断以唤醒主机系统。
组装过程需采取防静电保护措施
参数规格：
| 参数 | 符号 | 最小值 | [敏感词]值 | 单位 |
|---|---|---|---|---|
| 供电电压 | VDD | -0.3 | 3.6 | V |
| 管脚电流 | Into | -100 | 100 | mA |
| 储存温度 | Tst | -40 | 85 | ℃ |
| 工作温度 | Top | -20 | 70 | ℃ |
| 参数 | 符号 | 最小值 | 典型值 | [敏感词]值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 工作电压 | VDD | 1.8 | 3.0 | 3.6 | V | |
| 工作电流 | IDD | 3 | 4.0 | — | µA | VDD=1.8V，无负载 |
| SERIN 低电平 | VSIL | — | — | 0.2VDD | V | |
| SERIN 高电平 | VSIH | 0.8VDD | — | — | V | |
| DOCI/INT 低电平 | VDIL | — | — | 0.2VDD | V | |
| DOCI/INT 高电平 | VDIH | 0.8VDD | — | — | V | |
| 内部时钟频率 | fCLK | 28 | 32 | 40 | kHz | |
| ADC 分辨率 | — | — | 14 | — | Bits | |
| PIR ADC 灵敏度 | — | — | 6.5 | — | µV/Count | |
| ADC 偏移量 | — | 7000 | 8000 | 9000 | Counts | 稳定状态 |
| 温度灵敏度 | — | — | 80 | — | Counts/K | |
| 300K（27℃）计数 | — | 6620 | 8200 | 9980 | Counts | |
| LPF 截止频率 | f1 | — | 7 | — | Hz | |
| HPF 截止频率 | f2 | — | 0.2/0.4 | — | Hz | 可配置 |
| 参数 | 符号 | 最小值 | [敏感词]值 | 单位 |
|---|---|---|---|---|
| 数据建立时间（中断） | tDS | 75 | 150 | µS |
| 数据建立时间（强制） | tDS | 110 | 150 | µS |
| 数据时钟低时间 | tDL | 200 | 2000 | nS |
| 数据时钟高时间 | tDH | 200 | 2000 | nS |
| 数据位稳定时间 | tBS | — | 2 | µS |
| 采样时间 | tSMPL | 2 | 12.5 | mS |
| 位时间 | tBIT | — | 22 | µS |
| 数据保持时间 | tSHD | 72 | — | µS |
| 数据加载时间 | tSLT | 580 | — | µS |
| 参数 | 数值 |
|---|---|
| 产品尺寸 | 9.10×8.20×3.59 mm（±0.1） |
| 感应角度 | X‑X：138°，Y‑Y：125° |
| 手工焊接 | ＜350℃，时间＜5 秒 |
| 锡炉浸焊 | [敏感词] 280℃，时间＜5 秒 |
| 储存条件 | ≤30℃、≤60% RH，保质期 12 个月 |
| 引脚数量 | 4 Pin |
| 引脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | VSS | 电源地 GND |
| 2 | DOCI/INT | 数据输出 / 中断 |
| 3 | VDD | 电源正极 |
| 4 | SERIN | 配置接口 |
214D-D4智能数字PIR传感器
