PIR 热释电传感器专用IC详细参数及电路介绍

2023-07-05


PIR 热释电传感器专用IC详细参数及电路介绍

PIR 热释电传感器专用IC详细参数及电路介绍

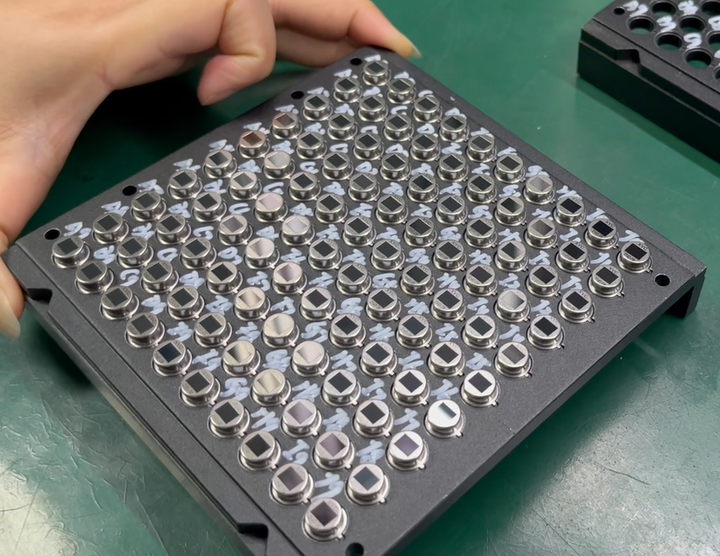

XYC-PIR006 是一款低功耗 PIR 信号数字式处理芯片,可以直接与模拟型 PIR 探测器使用电容连接,内置 3V LDO,给 PIR 探测器供电。传感器灵敏度阈值和报警维持时间可通过外部电阻调节。

一, PIR 热释电传感器专用IC特性:

 内部参考电压源

 内置 LDO 低压差线性稳压器

 灵敏度可调节

 环境检测

 外接光敏电阻或光敏三极管检测环境亮度,禁止光线足够时禁止输出

 可屏蔽环境亮度检测功能

二, PIR 热释电传感器专用IC输出

 输出高低电平,输出时间可分档调节

 每次上电有 10 秒热机时间

 两次输出有 2 秒封锁时间

 工作电压范围及操作温度范围

 VDD:3.1 ~ 12V

 操作温度:-25℃ - +85℃.  感应距离远,配合不同菲涅尔透镜可达到不同探测距离。

 实际应用电路相当简单,批量生产产品一致性好,返修率低,成品体积可以做得很小。

PIR 热释电传感器控制IC参数

三,PIR 热释电传感器专用IC应用范围:

 人体红外线感应 LED 灯

 花园、车库、走廊、楼梯等场合的自动节能照明

 家庭、商店、办公室、工厂等场合的监控、报警、门铃系统

 排气扇、吊扇自动开关系统

 电子相框、显示器、数码相机、打猎相机等数码产品的节能、控制系统

 智慧玩具、智能电器控制

PIR 热释电传感器应用

XYC-PIR006 主要由以下部分 构成,分别是模拟前端,ADC,滤波器,检测算法,接口及其他控制模块,其框架图如图一。

PIR 热释电传感器控制IC框架图

XYC-PIR006 以下两种情况都将触发最终的算法检测事件,一旦事件触发芯片输入高电平,并维持一个预设的时间。(a)当 4s 内信号幅度相继超过正反阈值;(b)信号幅度超 出 5 倍阈值;触发阈值和触发后的维持时间可以通过 ON_TIME 和 SENS 管脚的分压电阻 设置,具体设置见下表。SENS 管脚用来设置报警阈值,通过电阻网络使 SENS 脚设置为不同电压,相应阈值定义如下:

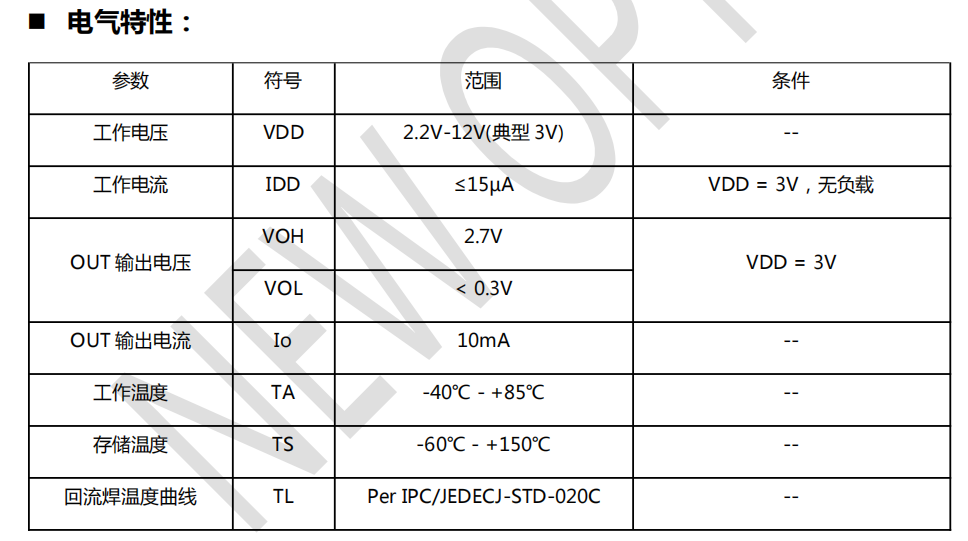

PIR电气特性
PIR 热释电传感器控制IC阀值电阻参数
PIR 热释电传感器控制IC电路参考

注:本电路仅供参考,请以实际使用为准!需要详细规格书或样品请私信我。

在 PCB 布线时,PIR 探头的输出脚应尽可能靠近IC 的 PIN3,保证此信号通路噪声或干扰信号最小。OEN 引脚应接一个电容到地,防止跳动。
